HUBER ККомплексна установка ROTAMAT® Ro5

ROTAMAT® Complete Plant Ro 5

Комплексна механічна очистка стічних вод в одній
установці!

  • Мех. очищення з промиванням та ущільненням механічних забруднень
  • Горизонтальний піскоуловлювач (з аерацією чи без)
  • Зневоднення та вивантаження піску
  • Окремий жироуловлювач з скребком (додаткова опція)


Комплексное решение этих задач было реализовано компанией HUBER в середине 80-х годов предыдущего столетия с разработкой комбинированной установки HUBER ROTAMAT®. Тогда же установка была представлена специалистам. С тех пор это решение не только не потеряло своей привлекательности, но напротив, было упомянуто в  4-м издании справочника „Механическая очистка сточных вод“, издаваемого DWA, как соответствующее современному техническому уровню.

читати даліЗакрити

1. Механическая очистка сточных вод
В зависимости от гидравлических условий потока сточных вод, количества отбросов и песка в комбинированной установке HUBER ROTAMAT® Ro 5 используются следующие установки:

  • Барабанная решётка ROTAMAT®  Ro 1
    прозор 6 или 10 мм
  • Барабанная решётка ROTAMAT® Ro 2 / RPPS
    прозоры 1 - 10 мм
  • Шнековая решётка ROTAMAT® Ro 9
    прозоры 1 - 6 мм
  • Решётка с перфорированными пластинами HUBER EscaMax®
    отверстия 1 - 10 мм
  • Ступенчатая решётка STEP SCREEN® SSF
    прозоры 3 / 6 мм

Другие устройства для очистки доступны по Вашему запросу. Для всех указанных установок существует отдельный проспект

2. Обработка отбросов

  • Барабанные решётки Ro 1, Ro 2 и Ro 9
    Для этих трёх машин не требуется дополнительно моечный пресс. Промывка отбросов возможна с помощью интегрированной системы промывки (IRGA).
    Обезвоживание отбросов осуществляется в наклонной трубе для выгрузки.
    При этом уровень обезвоживания может достигать до 45 % сухого вещества в выгружаемых отбросах.
  • Решетки STEP SCREEN® SSF и EscaMax®
    Промывка отбросов у этих двух машин осуществляется в отдельном подключаемом моечном прессе WAP. В зависимости от типа моечного пресса, уровень обезвоживания может достигать до 50 % сухого вещества в выгружаемых отбросах.

3. Отделение песка
Подбор геометрии продольной песколовки и расчет эффективности отделения может быть осуществлен по желанию заказчика в соответствии с рекомендациями DWA. Песколовка может быть поставлена с аэрацией и без нее. Выбор типа песколовки (аэрируемая/неаэрируемая) зависит от различных критериев, таких как отношение расхода сточных вод в дождливую и сухую погоду, а также запланированные дальнейшие мероприятия по обработке песка.

4. Выгрузка песка
Все осевшие фракции песка транспортируются с помощью горизонтального шнека в приямок с наклонным шнеком для выгрузки песка. Одновременно производится статическое обезвоживание. Рыхлый песок сбрасывается в подготовленный контейнер или в установку для промывки песка RoSF 4/t.

5. Извлечение и удаление жира (опционально)
Отделение жира возможно только при аэрируемом исполнении продольной песколовки. Жир собирается в продольной камере сбоку песколовки, отделенной от нее погруженной в воду стенкой с вертикальными прорезями снизу. Аэрация создает поперечно закрученный поток в песколовке, который проталкивает жир сквозь прорези в камеру жироловки, где он, всплывает на поверхность.
В отличие от установок других производителей, отделившийся жир транспортируется в специальный приёмный бункер с помощью движущегося вдоль камеры скребка. Скребок представляет собой перемещаемый при помощи троса стальной лист, надежно снимающий образовавшийся слой жира из камеры жироловки. Такой способ извлечения жира гарантирует его полное удаление из камеры жироловки и снимает проблему отложений и связанных с этим процессов биологического разложения (гниения).

Переваги

Переваги

Особливості і переваги

  • Комплексна механічна очистка стічних вод в одній установці:

    • Решітка для механічної очистки
    • Промивка відходів (додаткова опція)
    • Зневоднення зневоднення до 45% сухої маси
    • Піскоуловлювач з опцією аерації
    • Зневоднення піску (до 90% сухої маси)
    • Вмотнований піскопромивач (додаткова опція)
    • Жироуловлювач (додаткова опція)

  • Надійність в експлуатації, мінімальне технічне обслуговування, низькі експлуатаційні витрати
  • Ефективність сепарації піску при Qмакс: 90 % для класу зернистості 0,20 - 0,25 мм
  • Максимальна пропускна здатність: до 300 л/с
  • Повністю закрита компактна система — значна економія простору для монтажу
  • Можливе морозостійке виконання
  • Можливе надземне або підземне встановлення
  • Висока корозостійкість, завдяки повному виконанню з пасивованої нержавіючої сталі
  • Більше 1400 установок в експлуатації!

PDF завантажити

примеры из практики

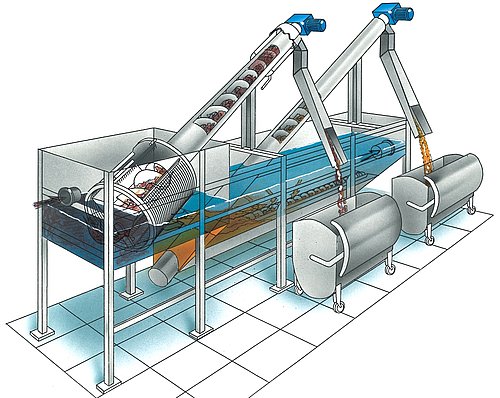

схема
